一、基本概況說明和功能用途介紹:

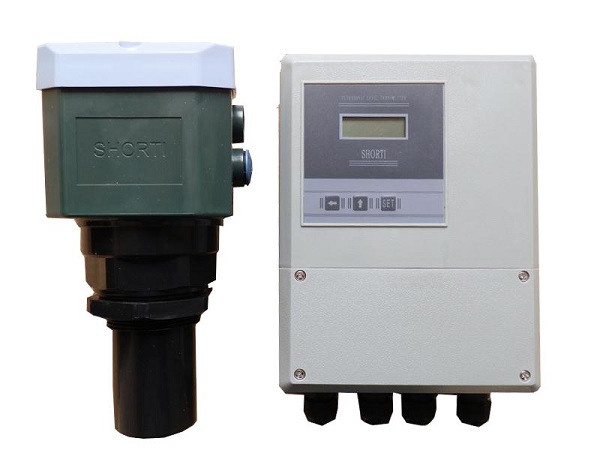

本超聲波明渠流量計是以經濟實用著稱,主要用于明渠排污的計量,其基本功能有流動液體的液位、瞬間流量和累計流量查詢和循環顯示各種參數之功能.(我公司生產的FM3.14系列超聲波明渠流量計帶有自動記錄功能,具有日、月、年累計流量報表,各種歷史數據曲線記錄查詢).

1，本儀表適用：帕歇槽、矩形堰、等寬堰、三角堰.

2，本儀表可選擇以下流量計量單位:kg、m3、L、T.

3，輸入信號→專用超聲波探頭→由本公司專配或兼顧4～20mA輸入.

二、熟悉您的儀表

1,主界面內容和各個功能鍵的分布和作用:

2,操作鍵功能介紹：

1)左移鍵和右移鍵→移動光標選擇你所要改變容.

2)減少鍵和增加鍵→用它來改變數字的大小改.以及改變儀表不同屬性內容.

3)翻頁鍵兼查看鍵→連續按此鍵依次查看儀表的基本參數.也可以在操作完畢后每按此鍵一次可以返回到上一級菜單,直到主畫面或退出設置程序.

4)確認兼進入鍵→修改完每一個參數后按該鍵加以確認,該鍵還兼進入設置菜單鍵,譬如在儀表通電開機后需要對某項參數進行修改,按住該鍵不放直到密碼界面出現為止,界面提示（請輸入密碼）止.

三．查看儀表的重要參數（連續按翻頁鍵）

1，當選用專用超聲波探頭時：

通過連續按翻頁鍵查看到以下參數:

（1）瞬時流量（2）累積流量（3）流動液位  （4）空氣距離→探頭到達水面之距離

（5）儀表盲區→最高水位離開探頭的距離必須大于盲區的數值.

（6）堰槽名稱→您目前選用的堰槽名稱→菜單可選.              （7）通信連接狀態和通信參數查詢.

2，當選用輸出4～20mA變送器輸入時:

您可以通過連續按翻頁鍵查看到以下參數：

（1）瞬時流量.（2）累積流量.（3）流動液位.  （4）輸入電流→變送器輸入到儀表的電流.

（5）液位量程→液位變送器之量程.           （6）堰槽名稱→目前您選用的堰槽名稱→菜單可選.

（7）通訊連接狀態和參數查詢.
