1、系統介紹

    本技術文件適用于TVOC在線連續監測系統,符合現行中國或國際通用標準的優質產品，并滿足有關計量法規、環境保護法規和標準、以及該行業提出的有關該系統在功能設計、結構、性能、安裝和試驗等方面的技術要求。

2、系統的作用

目前主要應用于各種工業廢氣處理源的連續監測中，包括火力電廠，垃圾焚燒電廠，化工廠，造紙廠等行業，具有很強的適用性，能夠在線測量 TVOC；VOCS；SO2 濃度、CO 濃度、顆粒物濃度、含氧量、溫濕度、壓力和流速等多項氣體參數。

同時可以用于學校實驗室教學設備，針對此條件在線監測系統做相應調整，簡化了在工業現場上復雜的工況和條件下使用的配置，可以有效提高系統性能，提高了性價比。

二、系統設計

1、系統組成

氣態監測子系統（TVOC）、采樣探頭、伴熱管線、過濾系統、控制系統組成。氣態監測子系統主要用于監測氣態TVOC氣體的濃度；采樣探頭用于采集現場氣體以及初級過濾；伴熱管線用于給氣體加溫并；控制系統用于整個的控制流程。

本技術方式基于伴熱抽取式測量編制。系統分析儀表采用PID氣體分析儀，預處理部分為國內集成。本系統可將所有監測信號以隔離的4～20mADC信號輸出，或是數字信號，可以根據可以要求定制。

對上述TVOC監測系統，我公司可以提供數據采集子系統（DAS）組成，通過DAS測定氣體中上述監測項目的實時數據，并能集中實現數據的采集、處理、存儲和輸出，固定源氣體監測需安裝在一個帶空調的儀器室內，儀器室屬需方范圍。

   系統按上述監測項目（含控制及數據采集系統）采用模塊化集成設計。

系統中的分析儀器應有自診斷功能，同時系統應具有主要部件故障報警功能，包括測量元件/檢測探頭的失效、超出量程情況、以及沒有足夠的采樣流量能力的情況。分析儀器具有數據存儲及生成報表功能，報警記錄功能等。

2、TVOC6000型氣體監測

2.1、適用規范和標準

供方提供的設備滿足但不限于下列標準，本投標書涉及的標準在本規范書出版時所列版本均為有效。

大氣物排放標準（GB 13223）

GB/T16157  固定源排氣中顆粒物測定與氣態物采樣方法

HJ/T57 固定源排氣中二氧化硫的測定

TVOC排放連續監測技術規范（HJ/T75－2007）

HJ/T76－2007固定源排放煙氣連續監測系統技術要求及檢測方法

2.3、系統工作原理和特點

 氣體分析系統經過多年經驗，進行優化設計和合理配置。

ü 設計了一級過濾系統，并配置加熱反吹式過濾探頭，確保氣體分析儀能夠穩定工作，測量精確；

ü 對于氣體濕度，采用高溫干燥過濾探頭，保證探頭高精度過濾性的同時利用高溫干燥法和脈沖式振動反吹技術，可以自動的清理探頭濾芯上的雜質；獨特的快速拆卸設計使得維修方便，維護工作量很小。同時可以選配高溫超聲波探頭，高效的防治堵塞。

ü 系統全干法流程，取樣器、取樣管，抽氣泵、各類管接頭等均采用316L防腐不銹鋼、聚四氟乙烯材料或特殊防腐處理，提高了系統防腐性，保證了系統的使用壽命。

ü 數據采集系統高度集成在機柜中，操作界面更加合理，人性化，增加了采樣，反吹等周期調節等。

ü 分析儀WBXY-TVOC5000檢測器精度高，穩定性能好。

ü 具有數據比較、處理、自動校對、量程范圍設定、超限報警聯鎖功能。

ü 系統采用PLC控制，智能化分析儀表，具有自動化程度高、維護工作量小、數據處理快速方便

ü 采樣探頭采用目前國際先進的內、外脈沖式振動反吹技術，獨特的快速拆卸設計使得維修方便，維護工作量很小。

2.4、控制單元

    以PLC為控制中樞，完成系統采樣管道、取樣探頭過濾器的自動吹掃，完成系統自動標定、校對，及系統的流量低、分析值超限、故障等各種系統內部報警、聯鎖，并與DAS站連接。

    其功能主要包括：

l 自動控制氣體抽取，并自動為分析儀提供分析樣氣；

l 執行分析儀的零點和滿量程校準；

l 自動反吹；

l 顯示 TVOC監測

l 報警、計算、定義、擴展；

l 與 DAS 系統通訊；

l 多點測量時，控制氣路切換、采樣排序和采樣周期。

    PLC 提供了 24 小時的記錄接口系統，可以將加工過的數據傳輸給 DAS，其控制指令通系統狀態（采樣/校零/?？?反吹）。

l 技術參數

1、產品選型：

產品名稱

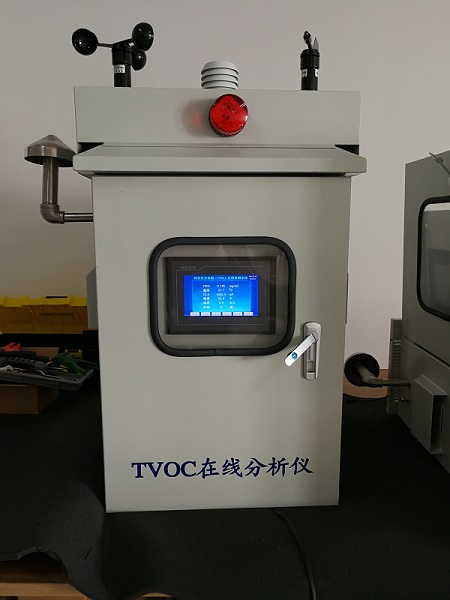

TVOC在線分析儀

檢測氣體

揮發性有機物（TVOC）（可選配：溫度、壓力、濕度、流速、流向等）

檢測原理

PID光學原理、熱導原理可、紅外原理、可選

測量范圍0～2ppm、0～10ppm、0～50ppm、0～100ppm、0～500ppm、0～1000ppm、0～2000ppm、0～10000ppm可選

分 辨 率0.01ppm（0～100ppm）；0.1ppm（0～1000ppm）；1ppm（1000ppm及以上）

采樣方式 泵吸式

安裝方式 壁掛式

示值誤差≤±3% FS（更高精度要求根據傳感器性能）

重 復 性≤±3%

零點漂移≤±3%（FS/年）

響應時間≤60秒（更高要求根據傳感器性能）

恢復時間≤30秒 （更高要求根據傳感器性能）

供電電源 220VAC

功    率 ≤4.5 W（DC24V）更具采樣線纜長度

環境壓力  86kPa～106kPa

環境溫度  -20℃～+55℃（典型值）      -40℃～+70℃（極限值）

（更高溫度、濕度檢測環境可選購我司的前置預處理氣體監測系統）

環境濕度  10%～95%RH（無凝露）

主體材質  碳鋼噴塑

輸出信號  232、485、4-20ma、開關量（可選配）

報警方式  聲光報警，可選配聲光報警器，報警聲音：< 90分貝

報警點設置  A1報警值、A2報警值；

顯示屏  7寸觸摸屏

直接讀數 測量值，歷史記錄、報表、報警記錄數據記錄 自動存儲數據，存儲間隔可選配，連續存儲30萬組帶日期時間數據

校準 2點或多點標定

尺寸 高700mm×寬500mm×厚250mm

重量 小于30KG
