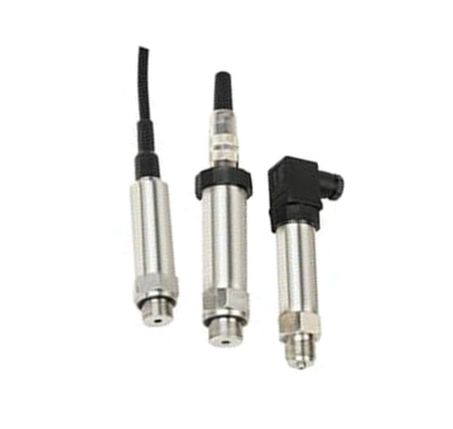

一、概  述

        小巧型壓力變送器靈敏度高、精度高、抗過載能力強。采用進口傳感器制造，傳感器和放大電路高度集成；采全體不銹鋼為一體，電路零點和增益無須調整；抗干擾能力強，耐酸堿，長期穩定可靠。

二、工作原理

 　　   小巧型壓力變送器選用進口壓力芯片，敏感元件采用擴散或離子注入等工藝形成電阻并連接成惠斯通電橋，用微機械加工技術在電橋下形成壓力敏感膜片。當壓力作用在膜片上時，電阻值發生變化并且產生一個與作用壓力成正比的線性化輸出信號。我們在惠斯通電橋上加上直流電源，就會產生一個直流電壓信號的輸出。經過二次轉換線路，實現兩線制4～20MA輸出。

三、功能特點

◆穩定性好，滿度、零位長期穩定性可達0.2%FS/年。在補償溫度0～70℃范圍內，溫度飄移低于0.2%FS，在整個允許工作溫度范圍內低于0.5%FS。

◆具有反向保護、限流保護電路，在安裝時正負極接反不會損壞變送器,異常時變送器會自動限流在35MA以內。

◆固態結構，無可動部件，高可靠性，使用壽命長。

◆從風壓到水、油都可以進行高精度的測量，不受被測介質質量大小的影響。

◆安裝方便、結構簡單、經濟耐用。

四、主要技術參數

測量范圍：-100Kpa~40MPa

最大過載：標準量程的2倍

壓力形式：表壓、微差壓

精度等級：0.5%F·S

電源電壓：24VDC

負載電阻：≤500Ω

測量介質：蒸汽壓力或氣體、液體

長期穩定性：±0.2% F·S/年

環境相對濕度：0～95%

補償溫度：0～70℃

工作溫度：-10～70℃

五、結構特點

外殼：全體不銹鋼一體

主體結構材料：31618Cr-12Ni-2.5Mo

壓力接口：Ｍ２0×１.５

自重：普通型１kg、帶表頭型１.２kg
