概述：

投入式在線濁度儀是測定水濁度的裝置，有散射光式、透射光式和透射散射光式等，內置微處理器，配置先進，功能強大，是非常精密的濁度測量儀。其原理為：當光線照射到液面上，入射光強、透射光強、散射光強相互之前比值和水樣濁度之前存在一定的相關 關系，通過測定透射光強、散射光強和入射光強或透射光強與散射光強的比值來測定水樣的濁度。產品結構緊湊，內置數據存 儲器，輸出4?20mA\485\232信號，為任何需監測和控制濁度的地方傳輸可靠的數據。

結構特征：

整套測量系統主要由儀表（二次儀表）和濁度傳感器（一次表）兩部分組成，傳感器接觸被測水溶液，在線濁度儀表顯示水溶液的濃度值和溫度值及工作狀態。二次儀表有：數據存儲，歷史記錄，報警記錄等功能。

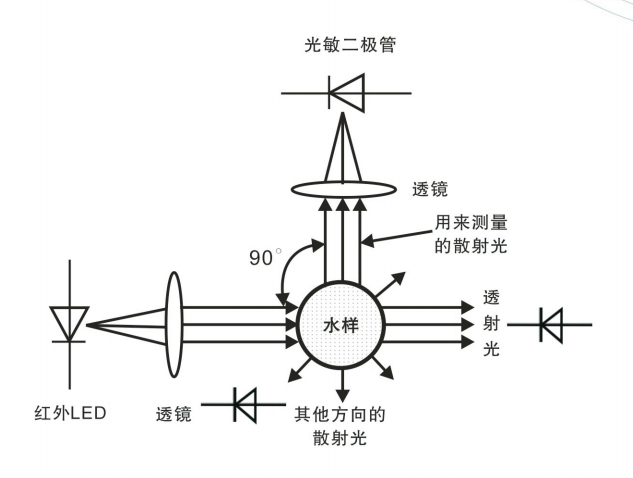

工作原理：

紅外傳感器發射器發送的光波在傳輸過程中經過被測物的吸收、 反射和散射后僅有一小部分光線能照射到接收器上，透射光的 透射率與被測介質的濃度成比例關系，通過測量透射光的透 射率計算介質的濃度。

產品應用：廣泛應用于自來水廠、發電廠、河道監測；污水處理廠、制藥廠、醫院，對各種水樣的濃度做精確測量。

技術參數：

測量范圍：0~400NTU:0-2000NTU:0-4000NTU 或根據要求擴展

顯示方式：LCD 7寸液晶屏）

分辨率： 0.01

重復性：±1.0%

環境溫度：-20-50^

模擬輸出： 4~20mA和RS232負載750

開關輸出：三路繼電器、容量250VAC/5A

供電電源： 220VAC

外形尺寸： 190*136*5mm

測量單位：NTU

精確度：±5%FS

功率：≦3W

相對濕度：不大于90%
