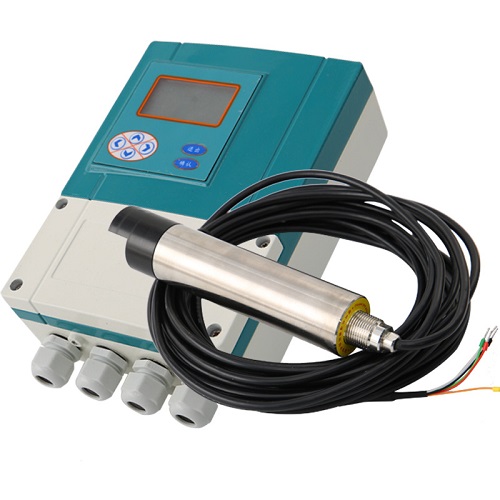

在線污泥濃度計維護保養主要是針對從變送器維護、傳感器維護和通信維護三方面進行，小編前期文章對于在線污泥濃度計變送器和傳感器的維護注意事項進行了相關說明，那么今天小編就與大家分享一下關于在線污泥濃度計通信維護相關的注意事項說明：

在線污泥濃度計提供串行異步半雙工RS485通信，采用MODBUS-RTU規約，測量數據均可讀出，每個污泥濃度計可設定其通信地址，通信連接應使用帶有銅網的屏蔽雙絞線，線徑不小于0.5mm2。布線時應使通信線遠離強電電纜或其他強電場環境，污泥濃度計通信推薦采用T型網絡的連接方式，不建議采用星形或其他的連接方式。

MODBUS_RTU通信協議：MODBUS協議在一根通信線上采用主從應答方式的通信連接方式。首先，主計算機的信號尋址到一臺唯一地址的終端設備(從機)，然后，終端設備發出的應答信號以相反的方向傳輸給主機，就是在一根單獨的通信線上信號沿著相反的兩個方向傳輸所有的通信數據流(半雙工的工作模式)。

MODBUS協議只允許在主機(PC，PLC等)和終端設備之間通信，而不允許獨立的終端設備之間的數據交換，這樣各終端設備不會在它們初始化時占據通信線路，而僅限于響應到達本機的查詢信號。
主機查詢：查詢消息幀包括設備地址、功能代碼、數據信息碼、校準碼。
地址碼：表明要選中的從機設備；
功能代碼：表明被選中的從設備要執行何種功能數據段：包含了從設備要執行功能的任何附加信息
校驗碼：用來檢驗一幀信息的正確性，用CRC16校準規則。
從機響應：如果從設備產生一正常的回應，在回應消息中有從機地址碼、功能代碼、數據信息碼和CRC16校驗碼；數據信息碼包括從設備收集的數據，如參數測量值。
硬件連接：將信號線連接到變送器的A和B端子上。
通信設置：污泥濃度計規定采用通信格式為9600，N81(1個起始位、8個數據位、無校驗、1個停止位)，響應速度為0.015S。
通信命令：功能碼“03”——用來讀取顯示數據。

在線污泥濃度計采用多光束相互補償技術，能消除傳感器光窗粘污造成的測量誤差，以及溫度變化、器件老化等影響，實現穩定、精確的測量。
